Afriso PrimoSol Pumpengruppe 3/4" + Anschlussset

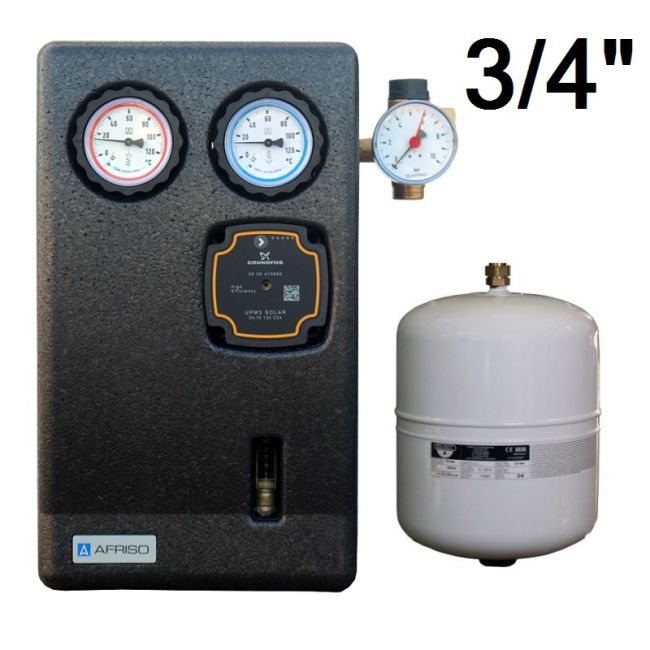

Solarpumpengruppe PrimoSol® 130-4 HE inkl. Anschlussset

Produktinformationen:

Solarpumpengruppe zur Verbindung von Kollektor und Speicher in eigensicheren, geschlossenen thermischen Solaranlagen. Komplette, fest vormontierte und auf Dichtheit geprüfte Solarpumpengruppe mit allen erforderlichen Sicherheits- und Funktionsbauteilen, inklusive formschlüssiger Isolation.

Der Pumpenstrang (Rücklauf/kalt) besteht aus:

• Umwälzpumpe-Durchflussmesser mit Kugelhahn zur Absperrung, pumpenseitig mit Flansch und Überwürfmutter G 1½, Messbereich: 2-12 l/min. Mit integrierter Befüll- und Spüleinrichtung, Systemanschluss für¾" AG
• Kombihahn mit Systemanschluss für¾" AG, pumpenseitig mit Flansch und Überwürfmutter G 1½. Mit integrierter aufstellbarer Schwerkraftbremse und Thermometer im Handrad (blaue Kennung, Anzeigenbereich 0 bis 120 °C).
• Sicherheitsgruppe mit Anschluss für Ausdehnungsgefäß. Mit Solarsicherheitsventil 6 bar, Ausgang G ¾ IG,Manometer Ø 63 mm, 0-10 bar, hartgelötet, Montageventil.

Der Vorlaufstrang besteht aus:

• Kombihahn mit Thermometer im Handgriff (rote Kennung, Anzeigebereich 0 bis 120 °C).
• Längenausgleichsrohr mit Anschlussverschraubung
• Entlüftertopf zur Entgasung des Wärmeträgermediums mit Systemanschluss für ¾" AG Transparenter Schlauch 200 mm als Entlüftungshilfe.

Die Isolation dient gleichzeitig als sichere Transportverpackung. Das Sicherheitsventil der Sicherheitsgruppe entspricht der Druckgeräte-Richtlinie 97/23/EG.

Achsabstand:
100 mm

Systemanschlüsse:
¾" AG

Temperatureinsatzbereich:
Umgebung: Tmax = 40 °C
Medium: Tmax = 120 °C
Kurzzeitig Tmax = 160 °C

Anlagendruck:
Max. 6 bar

Durchflussmesser:
2 - 12 l/min

Isolation:
Polypropylen EPP

Umwälzpumpe:
Grundfoss Solar 25-75 HE
Baulänge 130 mm
Schutzart IP 42

Versorgungsspannung:
AC 230 V, 50 Hz

Leistungsaufnahme/Förderhöhe:
19 W/4,5 m
28 W/5,5 m
35 W/6,5 m
45 W/7,5 m
