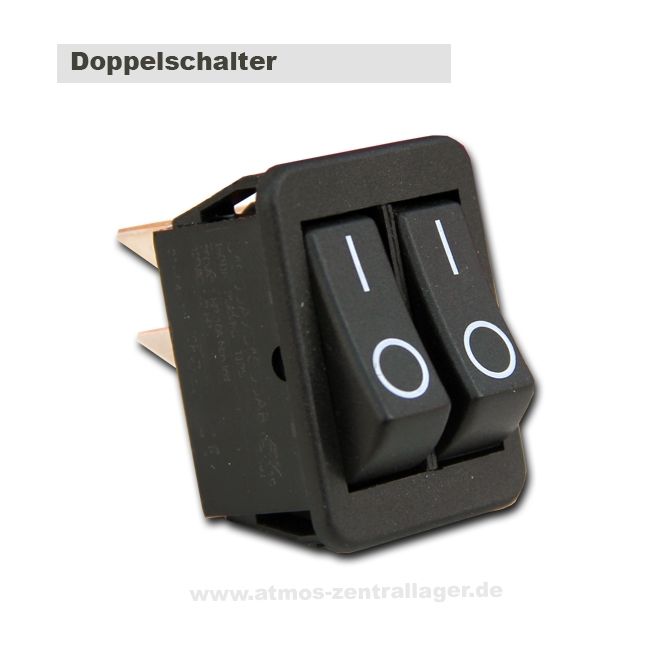

Doppelschalter - für Brenner & Ascheaustragung

Der Doppelschalter für ATMOS DP Pelletkessel (S0098) hat insgesamt zwei Funktionen. Der linke Wippe des Doppelschalters, die mit dem Brennersymbol gekennzeichnet ist, dient zur Unterbrechung des Anforderungskontaktes vom Pelletkessel zum Brenner. Wichtig – es ist dringend darauf zu achten, dass der Pelletbrenner immer nur über diesen Brennerschalter abgeschaltet wird und nicht über den grünen Hauptschalter. Nur so ist sichergestellt, dass der Pelletbrenner vollständig ausbrennen kann und es nicht zum Schmelzen des Brennerschlauches kommt. Die rechte Wippe, die mit der Förderschnecke gekennzeichenet ist, dient zur Aktivierung der automatischen Ascheaustragung, die jederzeit optional an den ATMOS DP Pelletkesseln nachgerüstet werden kann. Nach dem Einschalten beginnt die Ascheaustragung sofort den Reinigungszyklus, der sich anschließend im eingestellten Intervall wiederholt (diese Einstellung wird im AD01 Modul der Ascheautragung vorgenommen). Falls erforderlich lässt sich der Schalter ohne große Aufwände schnell und einfach wechseln, in dem er von Innen nach Außen durch die Schaltfeldhaube gedrückt wird.

Wichtig – trennen Sie den Kessel vor Beginn dieser Arbeiten vom Stromkreis.
