Automatische Ascheaustragung für P50 – 46 Liter Aschebox (flache Ausführung)

Automatische Ascheaustragung für ATMOS Pelletkessel P50

Die automatische Ascheaustragung dient zur Förderung der im Betrieb entstehenden Asche aus dem Kessel in eine externe Aschebox. Sie ist für ATMOS Pelletkessel P50 mit Fronthaube vorgesehen.

Funktionsweise
Die im Kessel anfallende Asche wird über einen Schneckenförderer aus dem unteren Bereich in die externe 46 Liter Aschebox transportiert. Der Austragungsprozess erfolgt automatisch im eingestellten Intervall.

Steuermodul
Im Lieferumfang ist ein Steuermodul enthalten, über das die Entaschungsintervalle eingestellt werden können. Die Anpassung erfolgt je nach Brennstoffqualität und Anlagenbetrieb.

Bedienung
Die Anlage wird über den Schalter im Kesselschaltfeld aktiviert. Zusätzlich kann der Austragungsvorgang manuell gestartet werden.

Flache Aschebox
Die 46 Liter Aschebox ist in flacher Bauform ausgeführt und speziell für Kessel mit frontseitiger Isoliertür konzipiert. Dadurch bleibt die Fronttür auch bei montierter Box vollständig zugänglich.

Entleerungsintervall
Bei hochwertigen Holzpellets liegt das typische Intervall zur Entleerung der Aschebox bei etwa 14 bis 35 Tagen.

Wichtiger Hinweis zur Bauform
Diese Ausführung ist ausschließlich für Kessel mit Fronthaube geeignet. Für ältere Modelle ohne Fronttür werden höhere Ascheboxen (z. B. 68 Liter oder 135 Liter) verwendet.

Sicherheitsfunktion
Bei vollständig gefüllter Aschebox wird die Entaschung automatisch gestoppt. Nach dem Entleeren kann das System wieder in Betrieb genommen werden.

Anwendungsbereich
Geeignet für ATMOS Pelletkessel P50 mit Fronthaube.

Nachrüstung
Die automatische Ascheaustragung kann in passende Anlagen integriert werden und reduziert den manuellen Reinigungsaufwand.

Übersicht

• automatische Förderung der Asche
• Schneckenförderer mit Getriebe
• inkl. Steuermodul zur Intervallsteuerung
• 46 Liter Aschebox (flach)
• automatischer und manueller Betrieb möglich
• für Kessel mit Fronthaube geeignet

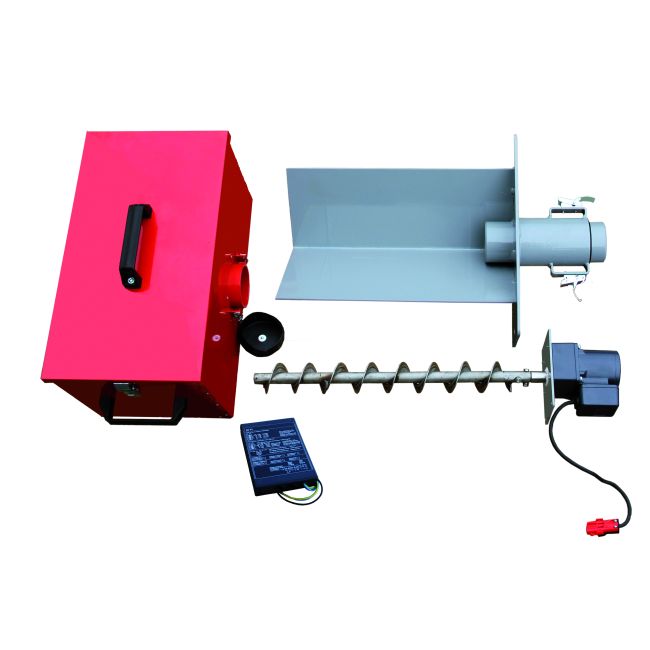

• Ascheaustragungseinheit für P50
• Austragungsschnecke mit Antrieb
• Steuermodul zur Einstellung der Entaschung
• Aschebox 46 Liter (flach)
• Anschlussmaterial
• Montagehinweise
